【組 成】由異氰酸酯加成物和含羥基聚酯樹脂為基料，及防銹顏料、填料、有機溶劑、助劑等配制的雙組分涂料

【主要特性】★良好的耐化學(xué)品性能、耐水性、耐酸堿性 ★耐礦物性、植物油、石油溶劑和石油制品 ★良好的耐沖擊性和耐磨性

【用 途】適用于鋼結(jié)構(gòu)表面作防腐底漆，也可用于木材及水泥制品

【顏色外觀】各色

【基本參數(shù)】配 比 A:B( 包裝重量進行混合 ) 干膜厚度 ≥ 35μm

理論涂布量 5 ～ 8m2/kg 閃 點 ≥ 27℃

適 用 期 8h

熟化時間 30min

干燥時間 （25℃） 表 干 ≤ 1h 實 干 ≤ 24h 完全固化 7d

【表面處理】★沒有舊漆膜的鋼材噴砂至 Sa2.5 級，表面粗糙度 30 ～ 70μm ★有舊漆膜的鋼材需要將所有油污雜物除凈，并將舊漆膜打毛，對于漆膜脫落部分應(yīng)充分清除，并除去所有銹跡，達到電動除銹 St3 級，然后選擇配套油漆進行施工  ★前道漆膜必須干燥 ★清除前道漆膜上的油污、灰塵等所有污物，漆膜上無酸堿和水分凝結(jié)

【底材溫度】★低于 0℃時不宜施工；須高于露點以上 3℃

【建議涂裝道數(shù)】二道

【復(fù)涂間隔時間】最短≤ 24h 最長 7d

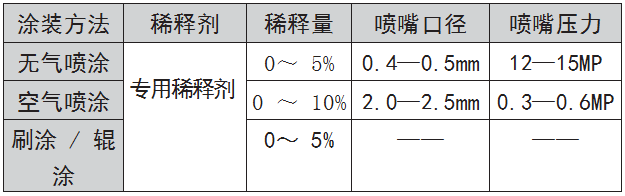

【涂裝方法】

【安全措施】避免長期吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，在狹窄或空氣不流通處施工，必須提供強力通風(fēng)，施工時應(yīng)配戴防護用具。

PUCD200聚氨酯底漆由聚氨酯樹脂、防銹顏料、助劑和專用固化劑組成，聚氨酯底漆的防腐性優(yōu)異，適應(yīng)性好。

主要用途

PUCD200聚氨酯底漆主要用于鋼結(jié)構(gòu)、機械、設(shè)備等的防腐，作為底漆使用，配套專用的面漆，組成完整的配套體系可達到良好的保護效果。

配套體系
